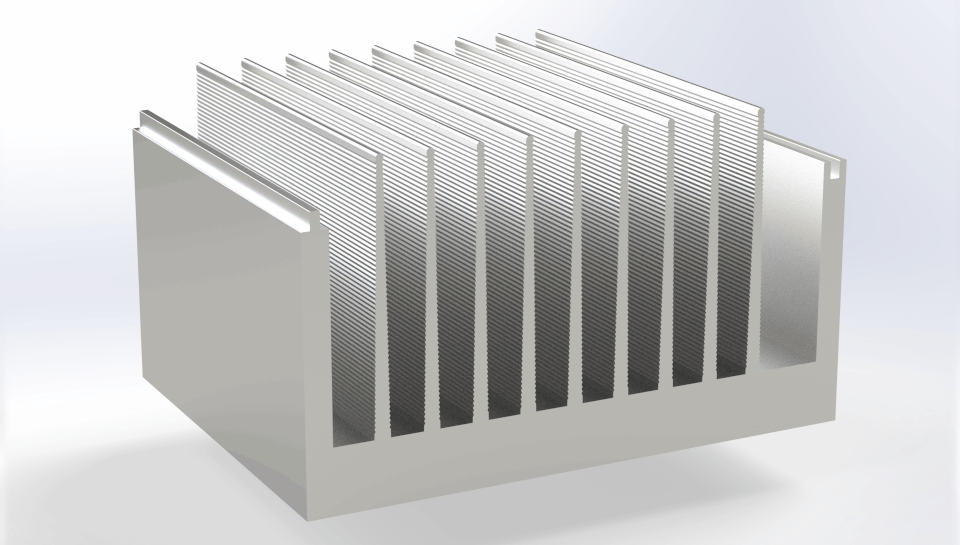

Радиатор охлаждения ТП-096

Алюминиевый профиль ТП-096 представляет собой массивный экструзионный радиатор с габаритами сечения 130 × 75 мм и теоретической массой 11.0 кг/м. Утолщенное основание (15 мм) способствует быстрому и равномерному распределению теплового потока от локальных источников по всей площади радиатора, сглаживая пиковые температурные нагрузки. Самостоятельно профиль отлично справляется с охлаждением мощной промышленной электроники в условиях естественной конвекции.

Ключевой инженерной особенностью профиля ТП-096 является специальная геометрия крайних боковых стенок, спроектированная для встречной стыковки. Соединение двух одинаковых профилей «лицом к лицу» позволяет сформировать высокоэффективный радиатор канального (туннельного) типа с закрытым внутренним контуром оребрения. Такая архитектура идеально приспособлена для систем с принудительным воздушным охлаждением: она формирует направленный аэродинамический туннель, исключающий потери воздушного потока от вентилятора.

Кроме того, туннельная сборка из двух профилей предоставляет проектировщикам два симметричных массивных основания (верхнее и нижнее). Это удваивает полезную площадь для двустороннего симметричного монтажа силовых электронных компонентов (IGBT-модулей, тиристоров, инверторов), что критически важно при создании сверхкомпактных и высоконагруженных преобразовательных систем. Профиль поставляется в виде базовой заготовки для последующей прецизионной механической обработки на станках с ЧПУ (фрезерование контактных подошв, сверление, нарезка резьб) по чертежам заказчика.
